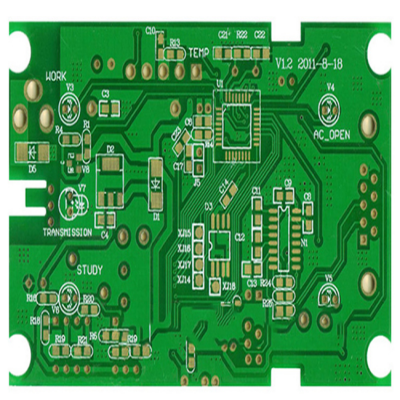

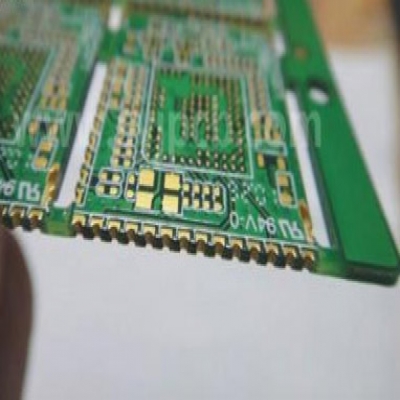

PCB雙面線路板是指兩面都有導電圖形的PCB線路板板，通常采用環氧玻璃布覆銅箔板制造。主要用在通信電子設備、高級儀器儀表和電子計算機等設備中。下面雅鑫達電子的技術員就給大家介紹PCB雙面線路板的制造流程。
2017-10-19 雅鑫達 1010
印刷線路板按層數來分的話分為單面板，雙面板，和多層線路板三個大的分類。 首先是單面板，在最基本的印刷線路板上，零件集中在其中一面，導線則集中在另一面上。
2017-08-30 雅鑫達 774
下面有雅鑫達電子為大家分享下雙面pcb線路板的加工流程： 雙面pcb覆銅板下料一鉆基準孔一數控鉆導通孔一檢驗、去毛刺一刷洗一化學鍍(導通孔金屬化)一全板電鍍薄銅一檢驗刷洗一網印負性電路圖形、固化(干膜或濕膜、曝光、顯影)一檢驗、修板一線路圖形電鍍一電鍍錫(抗蝕鎳／金)一去印料(感光膜)一蝕刻銅一退錫一清潔刷洗一網印阻焊圖形(貼感光干膜或濕膜、曝光、顯影、熱固化，常用感光熱固化綠油)～清洗、干燥一網印標記字符圖形、固化一外形加工、清洗、于燥一電氣通斷檢測一噴錫或有機保焊膜一檢驗包裝一成品出廠。
